| 品牌：天网华智 | 型号：测量型天线 | 增益：5.5dBi |
| 频率范围：GPS L1/L2/L5、BDS B1/B2/B3、GLONASS L1/L2、GALILEO MHz | 输出阻抗：50Ω | 驻波比≤：2.0dB |
| 工作电压：3.3～12V | 是否跨境货源：否 | 尺 寸：Φ173*63mm |
| 接头形式：TNC阴头 | 重 量：≤450 |

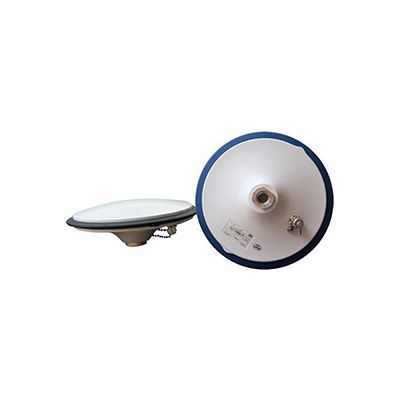

天网通用型测量天线是一款涵盖BDS、GPS、GLONASS、GALILIE的四系统全频段天线，天线采用多馈点设计，配备抗多径扼流板，使用防水、防紫外线外罩。具体相位中心稳定、定位精度高、低仰角信号接收效果好等特点。已通过美国NGS认证测试。
一、电气性能
频率范围：GPS L1/L2/L5、BDS B1/B2/B3、GLONASS L1/L2、GALILEO E1/E***/E5b、L-Band
输入阻抗：50Ω
极化方式：右旋圆极化
天线轴比：≤3dB
水平面覆盖角：360°
输出驻波：≤2.0
增 益：5.5dBi
相位中心误差：±2mm
二、低噪放
功率增益：40 ±2dB
带内平坦度：±2dB
输出驻波： ≤2.0
噪声系数：≤2dB
工作电压：3.3～12VDC
工作电流：≤45mA
差分传输延迟：≤5
三、机械性能
尺 寸：Φ173*63mm
接头形式：TNC阴头
重 量：≤450
安装方式：参考安装说明
四、工作环境
工作温度：-40℃～+85℃
存储温度：-55℃～+85℃
湿 度：95% 不冷凝
采购通用型测量天线请联系天网天线厂家，我司可为客户量身定制各种类别的天线,欢迎各界朋友莅临参观、指导和业务洽谈！
| 电气性能 | |
| 频率范围（MHz） | GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2 GALILEO E1/E***/E5b L-Band |
| 输入阻抗（Ω） | 50 |
| 极化方式 | 右旋圆极化 |
| 天线轴比（dB） | ≤3 |
| 水平面覆盖角（°） | 360° |
| 输出驻波 | ≤2.0 |
| 增益（dBi） | 5.5 |
| 相位中心误差（mm） | ±2 |
| 低噪放 | |
| 功率增益（dB） | 40 ±2 |
| 带内平坦度（dB） | ±2 |
| 输出驻波 | ≤2.0 |
| 噪声系数（dB） | ≤2 |
| 工作电压（VDC） | 3.3～12 |
| 工作电流（mA） | ≤45 |
| 差分传输延迟 | ≤5 |
| 机械性能 | |
| 尺寸（mm） | Φ173*63 |
| 接头形式 | TNC阴头 |
| 重量 | ≤450 |
| 安装方式 | 参考安装说明 |
| 工作环境 | |
| 工作温度（℃） | -40℃～+85 |
| 存储温度（℃） | -55℃～+85 |
| 湿度 | 95% 不冷凝 |
